Day - 09. UI Toolkit 살펴 보기

이전 시간에 이어 IntegerField 부터 살펴 보겠습니다





Controls

https://docs.unity3d.com/Manual/UIE-ElementRef.html



Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes
IntegerField	정수(32비트) 값을 허용하는 텍스트 필드입니다.	UnityEngine.UIElements	None	BaseFieldTraits<int, UxmlIntAttributeDescription>의 모든 속성

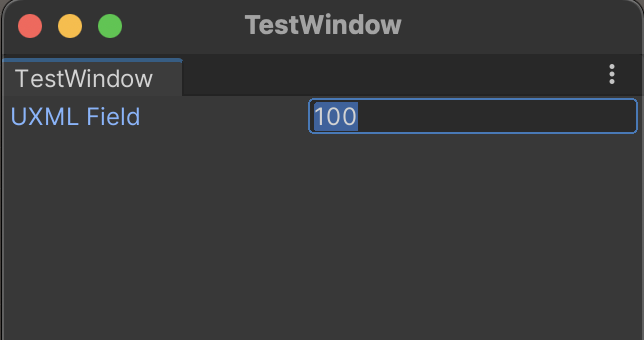

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
    <uie:IntegerField label="UXML Field" name="the-uxml-field" />
</UXML>

using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;
using UnityEditor.UIElements;


public class TestWindow : EditorWindow
{
    [MenuItem("Window/UI Toolkit/TestWindow")]
    public static void ShowExample()
    {
        TestWindow wnd = GetWindow<TestWindow>();
        wnd.titleContent = new GUIContent("TestWindow");
    }

    public void CreateGUI()
    {
        // Each editor window contains a root VisualElement object
        VisualElement root = rootVisualElement;

        // Import UXML
        var visualTree = AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/Editor/TestWindow.uxml");
        VisualElement labelFromUXML = visualTree.Instantiate();
        root.Add(labelFromUXML);

    }
}

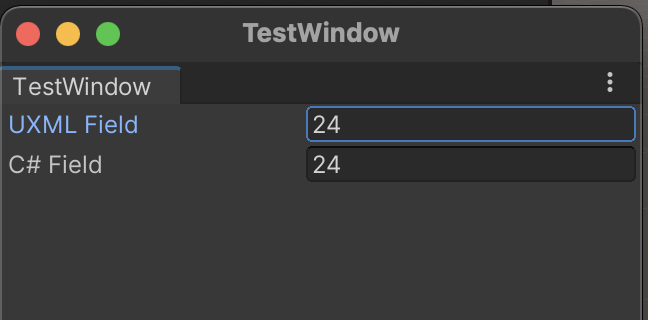

변하는 값을 출력하기

using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;
using UnityEditor.UIElements;
using System;

public class TestWindow : EditorWindow
{
    [MenuItem("Window/UI Toolkit/TestWindow")]
    public static void ShowExample()
    {
        TestWindow wnd = GetWindow<TestWindow>();
        wnd.titleContent = new GUIContent("TestWindow");
    }

    public void CreateGUI()
    {
        // Each editor window contains a root VisualElement object
        VisualElement root = rootVisualElement;

        // Import UXML
        var visualTree = AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/Editor/TestWindow.uxml");
        VisualElement container = visualTree.Instantiate();
        root.Add(container);

        // Get a reference to the field from UXML and assign it its value.
        var uxmlField = container.Q<IntegerField>("the-uxml-field");
        //uxmlField.value = new Texture2D(10, 10) { name = "new_texture" };

        // Create a new field, disable it, and give it a style class.
        var csharpField = new IntegerField("C# Field");
        csharpField.SetEnabled(true);
        csharpField.AddToClassList("some-styled-field");
        csharpField.value = uxmlField.value;
        container.Add(csharpField);

        // Mirror value of uxml field into the C# field.
        uxmlField.RegisterCallback<ChangeEvent<int>>((evt) =>
        {
            csharpField.value = evt.newValue;
            //Debug.Log(evt.newValue);

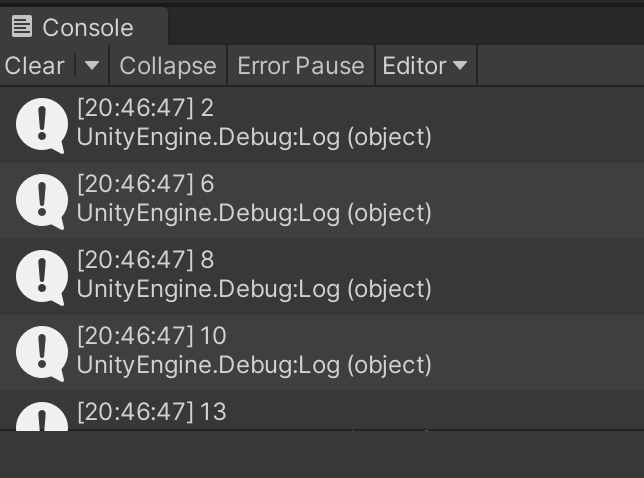

            Debug.Log(evt.newValue);

        });
    }
}



---



Controls

https://docs.unity3d.com/Manual/UIE-ElementRef.html



Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes
LongField	긴 정수(64비트) 값을 허용하는 텍스트 필드입니다.	UnityEngine.UIElements	None	BaseFieldTraits<long, UxmlLongAttributeDescription>의 모든 속성

IntField와 비슷하네요

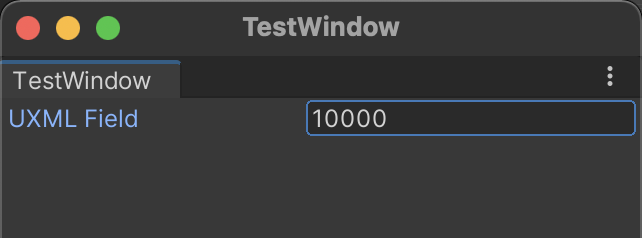

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
    <uie:LongField label="UXML Field" name="the-uxml-field" />
</UXML>

---



FloatField, DoubleField 는 비슷하니 패스





Controls

Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes

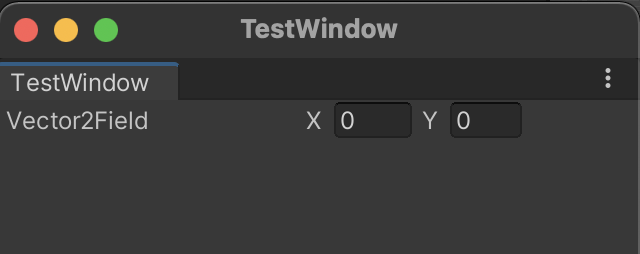

Vector2Field	Vector2의 값을 편집하기 위해 부동 소수점 값을 허용하는 두 개의 텍스트 필드 집합입니다.	UnityEngine.UIElements	None	BaseField<Vector2>의 모든 속성 x: X 좌표 값 y: Y 좌표 값



---

반응형









갑자기

두가지 궁금증이 생겼다



첫째, <uie는 언제 쓰는것인가?

<!--<uie:Label text="test"/>-->
<Label text="test" />
<uie:LayerMaskField />

둘째, 기본 UI Document를 생성했을때 생성되는 uxml은 왜 이런 모양이지

<?xml version="1.0" encoding="utf-8"?>
<engine:UXML
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:engine="UnityEngine.UIElements"
    xmlns:editor="UnityEditor.UIElements"
    xsi:noNamespaceSchemaLocation="../../UIElementsSchema/UIElements.xsd"
>

</engine:UXML>

이것과 다른게 무엇일까...

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">

</UXML>



네임스페이스를 더 쉽게 지정하기 위해 네임스페이스 접두사를 정의할 수 있습니다.

예를 들어 xmlns:engine="UnityEngine.UIElements"는 engine 접두사를 UnityEngine.UIElements로 정의합니다.

네임스페이스 접두사가 정의되면 이를 사용하여 네임스페이스를 지정할 수 있습니다.

예를 들어 <engine:Button />은 <UnityEngine.UIElements:Button />과 동일합니다.





xml namespace로 UnityEngine.UIElements가 추가 되었기 때문에

<Label /> 을 사용할수 있는듯 하다



그럼 xmlns:uie는 무엇일까



xmlns:접두사 인듯 하다

접두사는 사용자에 의해 지정되는 네임스페이스의 속성 이름이다

즉, 네임스페이스 식별자이다



그럼 <uie:LayerMaskField />되고 <uie:Label /> 은 안되는 이유는?혹시 LayerMaskField는 Editor이고 Label은 Engine네임스페이여서?



그러하다 !







그냥 감으론만 그런줄 알고 진행중이였는데 찾아보니 확신이 생겼다

굳 ~





다음꺼 진행 하자



Vector2Field까지 했으니 다음은 Vector2IntField 인데 이거 비슷한애들이 너무 많아서 그냥 넘어가도록 한다

https://docs.unity3d.com/Manual/UIE-ElementRef.html



RectField를 보자



Controls

Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes
RectField	사각형 값을 편집하기 위해 부동 소수점 값을 허용하는 4개의 텍스트 필드 집합입니다.	UnityEditor.UIElements	None	BaseField<Rect>의 모든 속성 x: 왼쪽 상단 모서리 X 좌표의 값 y: 왼쪽 상단 모서리 Y 좌표의 값 w: 사각형의 너비 h: 직사각형의 높이



<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
	<uie:RectField />
</UXML>





RectIntField 는 비슷하니 패스



---



Controls

Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes
BoundsField	경계 사각형의 값을 편집하기 위해 부동 소수점 값을 허용하는 6개의 텍스트 필드 집합입니다.	UnityEditor.UIElements	None	BaseField<Bounds>의 모든 속성 cx: 중심 X 좌표의 값 cy: 중심 Y 좌표의 값 cz: 중심 Z 좌표 값 ex: 익스텐트 X 좌표 값 ey: 범위 Y 좌표 값 ez: 범위 Z 좌표의 값

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
	<uie:BoundsField />
</UXML>





BoundsIntField도 비슷하므로 패스





---

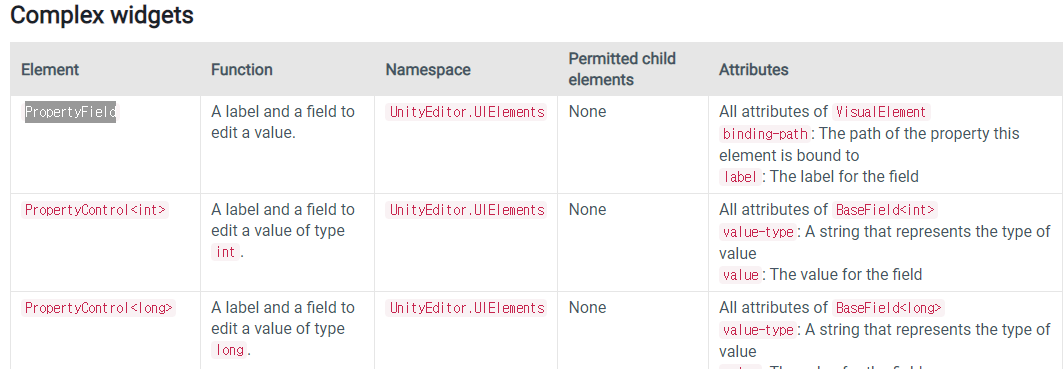

Complex widgets

complex widgets에는 모두 UnityEditor.UIElements 에 속해 있다



complex widgets

Element	Function	Namespace	Permitted child elements (허용되는 자식 요소)	Attributes
PropertyField	값을 편집할 레이블 및 필드입니다.	UnityEditor.UIElements	None	VisualElement의 모든 속성 binding-path: 이 요소가 바인딩된 속성의 경로 레이블: 필드의 레이블



Monster.cs 파일을 생성한다

serialized 필드로 int maxHp를 정의 한다

빈오브젝트를 생성하고 Monster 컴포넌트를 부착 한다



using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Monster : MonoBehaviour
{
    public int maxHp;
    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {

    }
}

MonsterEditor.cs 파일을 생성한다

CreateInspectorGUI를 재정의 한다

다음과 같이 작성한다

using UnityEditor;
using UnityEngine.UIElements;

[CustomEditor(typeof(Monster))]
public class MonsterEditor : Editor
{
    public override VisualElement CreateInspectorGUI()
    {
        return new VisualElement();
    }
}





return new VisualElement();

이것은 빈 HTML <div>와 비슷하다

그래서 Monter게임 오브젝트를 선택하면 빈 인스펙터창을 볼수 있다





MonsterEditor.uxml파일을 만들고 Label하나를 추가하자

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
	<Label text="Custom Monster Inspector"/>
</UXML>



그리고 MonsterEditor.cs파일을 수정한다

using UnityEditor;
using UnityEngine.UIElements;

[CustomEditor(typeof(Monster))]
public class MonsterEditor : Editor
{
    public override VisualElement CreateInspectorGUI()
    {
        var treeAsset = AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/Editor/MonsterEditor.uxml");
        var container = treeAsset.CloneTree();
        return container;
    }
}

이제 인스펙터창에 Label이 표시된것을 볼수 있다



PropertyField는 기본 인스펙터에 매칭된다

MonsterEditor.uxml을 수정하자

<?xml version="1.0" encoding="utf-8"?>
<UXML xmlns="UnityEngine.UIElements" xmlns:uie="UnityEditor.UIElements">
	<Label text="Custom Monster Inspector"/>
	<uie:PropertyField binding-path="maxHp" label="test max hp"/>
</UXML>



바인딩된 필드 (maxHp)에 label속성이 잘 적용되었다







오늘은 요기까지...

내일은 Complex widgets에 대해 조금더 자세히 공부해봅시다



---
